Mode d’emploi d’Ernest

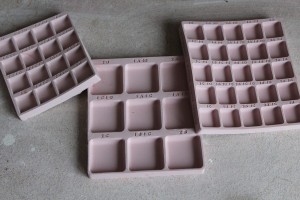

Ernest est un bac en élastomère qui présente 3×3, 4×4 ou 5×5 cavités selon ses versions et qui permet de faire de la recherche d’émail rapidement.17-10-2020 11-38-32fichot-alain5691IMG_5691.JPG2020_10_13

Le 5×5 a un usage général, le 3×3 ayant des cases plus grandes est destiné aux céramistes cherchant des émaux à effet. Le 4×4 offre l’avantage d’utiliser des tuiles plus petites.

Un des atouts d’Ernest est de supprimer l’usage du pinceau pour le transfert du récipient à la tuile échantillon. On utilisera des carreaux de dimensions 14 x 15,5 cm biscuité pour le 5×5 et le 3×3 et de 11×12 cm pour le 4×4. Ces tuiles devront être lisses et aussi planes que possibles.

17-10-2020 11-52-58fichot-alain5632IMG_5632.JPG2020_09_27

Pour utiliser Ernest il faudra de plus confectionner des planchettes recouvertes de mousse (5 à 10 mm d’épaisseur) de dimensions 14 x 15,5. La mousse sera collée à la planchette

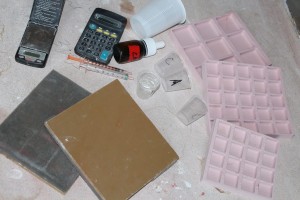

Des seringues de 1millilitre, 3 ml et 10 ml complètent  le matériel nécessaire17-10-2020 11-38-33fichot-alain5689IMG_5689.JPG2020_10_13

Dilution

Pour une utilisation correcte d’Ernest il convient de faire très attention à la dilution des Matières Séches ( MS ) dans l’eau. Pour les premiers essais, vous pouvez vous en tenir à une dilution de 1,6 g d’eau pour 1g de MS. Ce qui serait beaucoup trop pour une utilisation normale.

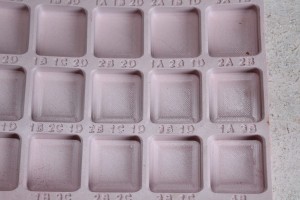

Les cases d’Ernest sont ‘’ numérotées ‘’

17-10-2020 11-38-32fichot-alain5692IMG_5692.JPG2020_10_13

Ce qui signifie que la case par exemple 1B,2C,1D correspond à 1 dose de B + 2 doses de C +1 dose de D.

On verra plus loin à quoi correspond la dose.



Plusieurs utilisations possible d’Ernest

Progression suivant deux directions

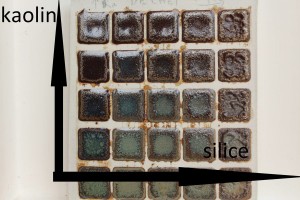

Quand on cherche un émail, on part d’une base et on se limite à faire varier deux composants (on pourrait faire varier 3 ou 4 composants à la fois, mais le résultat serait difficilement interprétable) Les diagrammes de Stull ou de Montmollin sont basés sur des variations Silice Alumine dans une base donnée.17-10-2020 16-22-40fichot-alain5412IMG_5412.JPG2020_07_07

Exemple

Soit une base B de 20 g

12,6 g de feldspath, 4,4 g de dolomie, 2 g de silice et 1 de kaolin

A cette base on ajoute 20×1,6 d’eau soit 32 g d’eau. Cette base on la divise en 4 dans 4 godets A,B,C et D donc (20+32) /4 = 13 g par godet. Dans le A on ajoute 0,50 de kaolin, dans le B on ajoute rien, dans le C on ajoute 1 de silice et dans le D on ajoute 0,5 de kaolin et 1 de silice. Ce qui nous donne comme recette de A B C et D

B

B

par godet

A

A

par godet

C

C

par godet

D

D

par godet

Felds

12,6

3,15

12,6

3,15

12,6

3,15

12,6

3,15

Dolomie

3,4

0,85

3,4

0,85

3,4

0,85

3,4

0,85

Silice

2

0,5

2

0,5

6

0,5+

1

6

0,5+

1

Kaolin

1

0,25

3

0,25

+0,50

1

0,25

3

0,25

+0,50

Autrement dit on ajoute pour A 10% de kaolin, pour C 20% de silice et D 10% de kaolin et 20% de silice

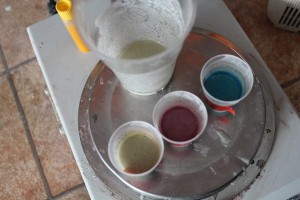

Une fois nos 4 godets préparés on peut ajouter une goutte de colorant alimentaire  jaune pour le A, rouge pour le C et bleu pour le D. Ceci permet de ne pas faire d’erreur dans le dosage qui va suivre.17-10-2020 12-09-33fichot-alain1IMG_4855_1.JPG2020_02_05

On pose Ernest sur sa mousse et on va faire la répartition avec une seringue en suivant les indications mentionnées pour chaque case d’ Ernest. Pour l’Ernest 5×5 on prendra comme dose 0,2 ml c’est à dire que dans chaque case il y a 4 doses soit 0,8 ml Pour le 4X4 on prendra comme dose 0,3 ml et dans chaque case il y a 0,9 ml. Pour le 3×3 on prendra 1,5 ml comme dose et il y a deux doses par case donc 3 ml.



La méthode la plus rapide est de commencer par le A par exemple pour le 5×5 , on met 4 doses de A soit 0,8 ml dans la case 4A , puis 3 doses (0,6 ml) dans le 3A1B etc etc on continue par le B en mettant ce qui est indiqué sur Ernest etc etc. Quand on a remplit tout notre casier, on ajoute +ou- 0,5 ml ( la précision n’a pas d’importance) par case d’eau afin de faciliter le retournement. On recouvre avec une plaque et on secoue pour mélanger le contenu. On remplace cette plaque par notre tuile où on aura préalablement noté au dos notre recette et les ajouts. On secoue , on retourne, on attend un peu. On retire Ernest, il ne reste plus qu’à enfourner notre tuile. On sait alors que l’on a environ la même quantité de MS par case et donc la même épaisseur d’émail .

17-10-2020 12-09-33fichot-alain1IMG_4860_1.JPG2020_02_05

Pour calculer la recette d’une case donnée par exemple la 2A 1C 1D il suffit de prendre la recette du A multiplié par le coefficient 2, ajouter la recette de C et celle de D. Dans l’exemple donné au dessus avec un ajout de 10% en vertical pour le kaolin et  20% en horizontal pour la silice , il n’y a pas besoin de sortir la calculette pour voir que le kaolin sera à 0% d’ajout sur la ligne du bas puis 2.5% sur la ligne au dessus…idem pour les colonnes pour le kaolin…progression-1



Vidéo correspondante

https://youtu.be/IBWi_yuy8N0

Nuancier

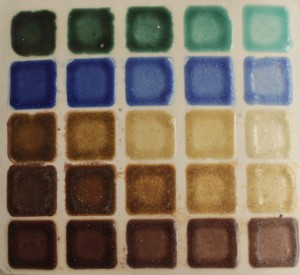

Une autre façon d’utiliser Ernest est de faire des ajouts au compte gouttes de matériaux qu’on utilise en petites quantités dans l’émail par exemple les oxydes colorants, le titane, l’étain…

Le principe est de déposer la même quantité d’émail dans chaque case et de faire des ajouts au compte gouttes de ces matières.

On remplit des flacons compte-gouttes avec 0,8 g d’oxyde pour 10 ml d’eau ( on peut ajouter un peu de suspensif pour éviter que cela plombe exagérément dans le flacon) Dans ce cas il y aura 0,004 g d’oxyde par goutte dans notre flacon. Si on utilise la dilution de 1,6 g d’eau pour 1 g de MS et que l’on met 0,8 ml par case, on aura 0,4 g de MS par case donc l’ajout d’une goutte de l’oxyde dilué de notre flacon correspondra à un ajout de1% d’oxyde. Pour des oxydes tels que le cobalt il conviendra de diluer (5 fois plus par exemple) ce qui fait qu’une goutte correspondra à 0.2% par exemple. Dans la vidéo j’ai mis 1 ml d’émail par case mais dilué à 21 g d’eau pour 10 g de MS ce qui revient au même pour la quantité de MS.IMG_5301

une vidéo explicative

https://youtu.be/virLTMaHJj4

Superpositions.

Une autre utilisation qui permet de gagner du temps par rapport aux méthodes traditionnelles est d’utiliser Ernest un peu différemment. Si on veut par exemple tester la superposition de deux émaux différents et que l’on a 9 émaux à tester on met chacun de nos émaux dans une case d’Ernest 3×3 . Puis après avoir posé notre tuile sur Ernest on retourne brièvement, on re-retourne, on a alors sur Ernest les 9 carrés avec des émaux différents. On ‘’imprime’’ ainsi nos 9 tuiles. Sur chacune de nos tuiles on pose ensuite un des 9 émaux par pulvérisation ou au trempé. On a alors 81 tests dont 72 sont des superpositions. Les 9 autres où une première couche d’un émail est recouvert du même émail sert de référence sur notre tuile.

Vidéo correspondante

Test d’épaisseur

Il est toujours intéressant de tester un même émail à différentes épaisseur. Dans ce mode d’emploi je préconise d’utiliser une dilution de 16 gr d’eau pour 10 gr de MS ceci est valable pour une première approche d’une recherche mais il s’avère que certaines familles d’émaux demandent une épaisseur plus ou moins importantes. Dans l’Ernest 5×5, 0,8ml par case donne un émail à 10 gr au dm² si on utilise une dilution de 16 g pour 10 de MS. On peut tester l’influence de l’épaisseur sur le rendu d’un émail en utilisant une seule ligne de cet Ernest. Pour ce faire on déposera 0,4ml, 0,6ml, 0,8ml, 1ml, 1,2ml d’émail dans les 5 cases d’une même ligne au quel on ajoute 0,5ml d’eau pour faciliter le retornement et on transfert sur une tuile. On aura alors un même émail passé respectivement à 5 gr, 7,5 gr , 10 gr, 12,5gr, 15 gr au dm².

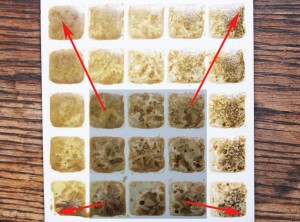

Le Zoom

Quand on a trouvé une zone intéressante avec un premier essai Il convient de refaire un essai en affinant. Pour cela on change de base et on diminue les ajouts

17-10-2020 12-11-23fichot-alain77.jpg2020_01_19

Préparation des tuiles

Un moyen rapide est de les réaliser par coulage sur une plaque de plâtre. On peut aussi les faire à la croûteuse ou au rouleau. Leur découpage se fera consistance cuir et dans tous les cas il est bon de les faire sécher en pile pour éviter leur gauchissement.

https://youtu.be/7AZ8RsTJjmU



Pour aller plus loin sur le dosage en volume et visualiser les tableaux qui lie épaisseur et dilution et divers calculs concernant Ernest Document à télécharger
